鏈輪廠家詳談常用鏈輪型號
鏈輪廠家詳談常用鏈輪型號
常用鏈輪型號大全，常用鏈輪型號尺寸規格表，從04B到32B范圍內的尺寸，參數有節距、滾子直徑、齒號尺寸、排距和鏈條內寬等，以及鏈輪的一些計算方法。更從參數及計算方法請參照機械設計手冊第三冊鏈條的傳動。
表內鏈號數乘以25.4/16mm為節距值。鏈條號的后綴A表示A系列，與滾子鏈國際標準ISO606-82的A系列等效，與滾子鏈標準ANSI B29.1-75相當;B系列則與ISO606-82的B系列等效，與滾子鏈標準BS228-84相當。在我國以A系列為主，供設計和出口用，B系列則主要供維修和出口用。

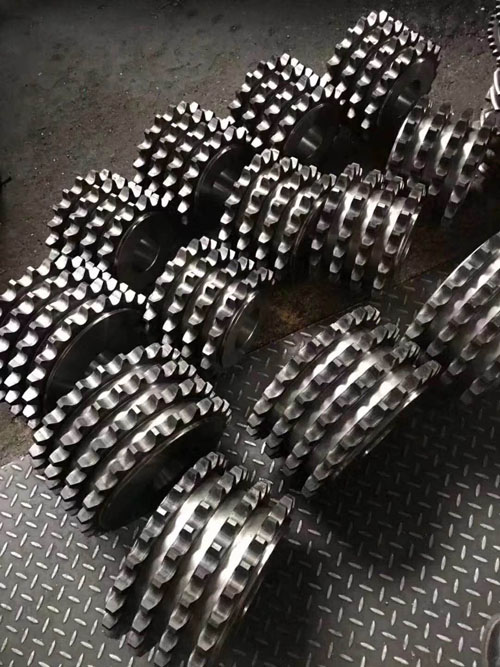

下面是常用鏈輪的型號尺寸表：
注：表中單排指單排鏈輪，多排指多排鏈輪。
| 鏈輪規格 | ||||||
| 型號 | 節距 | 滾子直徑 | 齒厚(單排） | 齒厚（多排） | 排距 | 鏈條內寬 |
| 04C | 6.35 | 3.3 | 2.7 | 2.5 | 6.4 | 3.18 |
| 04B | 6 | 4 | 2.3 | 2.8 | ||
| 05B | 8 | 5 | 2.6 | 2.4 | 5.64 | 3 |
| 06C | 9.525 | 5.08 | 4.2 | 4 | 10.13 | 4.77 |
| 06B | 9.525 | 6.35 | 5.2 | 5 | 10.24 | 5.72 |
| 08A | 12.7 | 7.95 | 7.2 | 6.9 | 14.38 | 7.85 |
| 08B | 12.7 | 8.51 | 7.1 | 6.8 | 13.92 | 7.75 |
| 10A | 15.875 | 10.16 | 8.7 | 8.4 | 18.11 | 9.4 |
| 10B | 15.875 | 10.16 | 8.9 | 8.6 | 16.59 | 9.65 |
| 12A | 19.05 | 11.91 | 11.7 | 11.3 | 22.78 | 12.57 |
| 12B | 19.05 | 12.07 | 10.8 | 10.5 | 19.46 | 11.68 |
| 16A | 25.4 | 15.88 | 14.6 | 14.1 | 29.29 | 15.75 |
| 16B | 25.4 | 15.88 | 15.9 | 15.4 | 31.88 | 17.02 |
| 20A | 31.75 | 19.05 | 17.6 | 17 | 35.76 | 18.9 |
| 20B | 31.75 | 19.05 | 18.3 | 17.7 | 36.45 | 19.56 |
| 24A | 38.1 | 22.23 | 23.5 | 22.7 | 45.44 | 25.22 |
| 24B | 38.1 | 25.4 | 23.7 | 22.9 | 48.36 | 25.4 |
| 28A | 44.45 | 25.4 | 24.5 | 22.7 | 48.87 | 25.22 |
| 28B | 44.45 | 27.94 | 30.3 | 28.5 | 59.56 | 30.99 |
| 32A | 50.8 | 28.58 | 29.4 | 28.4 | 58.55 | 31.55 |
| 32B | 50.8 | 29.21 | 28.9 | 27.9 | 58.55 | 30.99 |
鏈條標記示例：
鏈號為08A、單排鏈、87個鏈節長的滾子鏈可以這樣標記：08A-1X87 GB1243.1-83。
